SOLERA SECA TÉRMICA
Los espacios se calientan y se enfrían mediante superficies activas y la temperatura de los espacios se regula mediante el agradable calor radiante.
Ofrecemos soluciones para sus proyectos.
Suelo radiante económico y ecológico.
Revestimiento de piedra
Revestimiento textil
Revestimiento elástico
Parqué
Actualmente, desde un punto de vista económico y ecológico, los espacios se calientan y se enfrían mediante superficies activas y la temperatura de los espacios se regula mediante el agradable calor radiante.
La gran ventaja de ello se nota especialmente en los costes, ya que, cuanto mayor sea la superficie calentada, menos energía deberá emplearse.
Por lo tanto, los costes de calefacción y refrigeración se reducen y se perjudica menos el medio ambiente. Con la ayuda de las placas de sulfato cálcico se garantiza una transferencia de calor óptima.

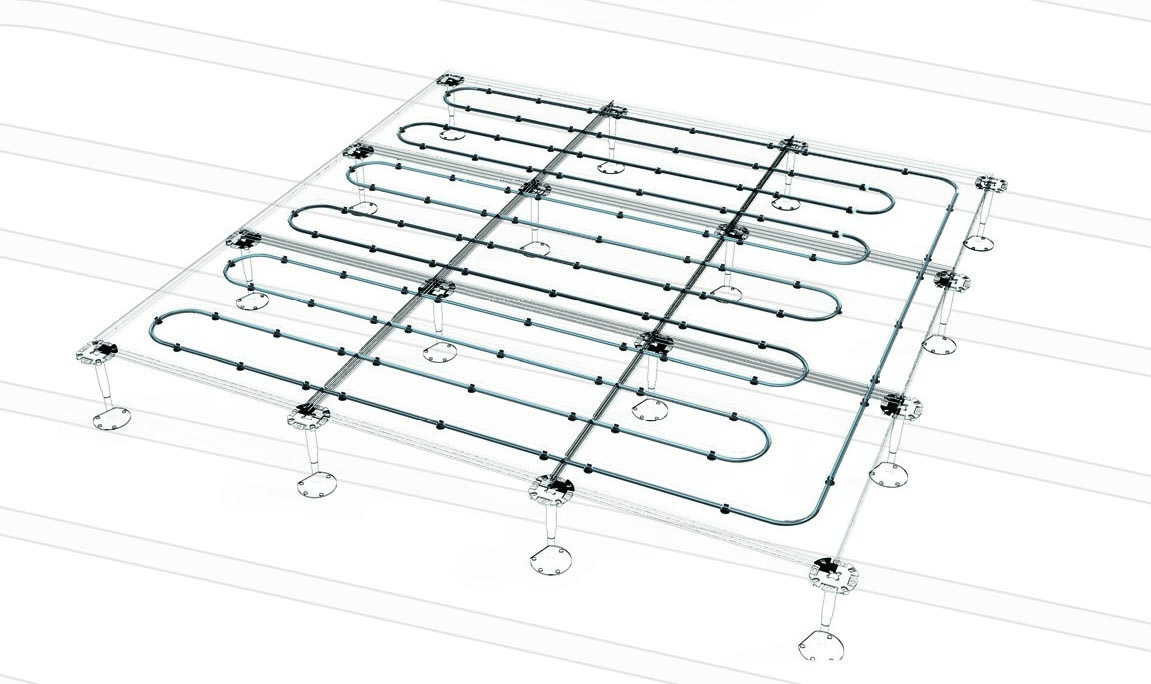

Mediante una hendidura especial en la placa se pueden colocar directamente las tuberías de la calefacción por suelo radiante y, a continuación, se tapan con una masilla.
Los tubos utilizados son de polietileno con una alta proporción de enlaces cruzados y superan los requisitos normativos
en lo que se refiere a la estanqueidad al oxígeno.
Para la construcción inferior se utilizan pedestales cuya altura se ajusta de forma exacta.
Solera Seca Instalación
En primer lugar, se coloca la solera seca con las ranuras previamente realizadas para los conductos del medio calefactor, según el plan de tendido.
- A continuación, el tubo de plástico se introduce en las ranuras.
- Previamente pueden realizarse recortes, p. ej., para tanques de suelo eléctrico.
- Una vez que se ha comprobado la estanqueidad de los conductos, los tubos se empotran con una masilla de relleno especial.
- Después de la fijación, se retira el saliente de forma que quede al ras con la superficie, y de este modo queda una superficie plana de buena calidad.
- El revestimiento superior se puede colocar después del llamado calentamiento funcional.
Datos Técnicos
Esquema del sistema:
Capa portante: Panel de sulfato cálcico de 40 mm
Panel portante: 600 x 600 mm con perfil de diente trapezoidal y ranura para tubo calefactor
Barrera de difusión: Revestimiento de aluminio por debajo/chapa de acero por debajo para cargas más elevadas
Peso del sistema: aprox. 64 kg/m²
Distancia de colocación: 150 mm, 100 mm, posibilidad de dar forma a las zonas de los bordes
Tubo de calefacción: Roth X-PERT S5 plus 14 x 2 mm, realizado en polietileno de alta presión. Alternativa: tubo multicapa Roth Alu-Laserfl ex 16 x 2 mm, Estanco al oxígeno según la norma DIN 4726, Posibilidad de tubo multicapa.
Masillas de relleno: Masilla especial de relleno, resistente a las ruedas de las sillas y a la temperatura
Construcción inferior:
Retícula de soporte: 600 x 600 mm
Refuerzo en la zona del borde: sin refuerzo, barra de retícula u otra medida de refuerzo en caso de aumento opcional de la carga nominal.
Material de los pedestales: Acero, galvanizado
Revestimientos/tiempo de espera para la instalación:
Material: Revestimientos textiles y elásticos, parqué, piedra natural, piedra artificial, revestimiento cerámico.
Calentamiento funcional: a partir de 36 horas después del relleno, durante 48 horas.
Tiempo de espera para la Instalación del suelo: Inmediatamente después del calentamiento funcional y el enfriamiento.
Valores de carga:
Carga puntual: 3000/4000/5000 N (15 000 N en combinación con revestimiento de piedra de 30 mm)
Clase de elemento según la norma DIN EN 13213: clase de carga 3 / 4 / 5 / 6
Carga de rotura: ≥ 6.000 / 8.000 / 10.000 / 30.000 N
Factor de seguridad: ≥ 2,0
